CNC 조각기 초보자라면 꼭 알아야 할 사용법 가이드





CNC 조각기 초보자라면 꼭 알아야 할 사용법 가이드

CNC 조각기(Computer Numerical Control)는 컴퓨터 프로그램을 통해 소재를 정밀하게 깎아내거나 조각할 수 있는 장비입니다. 취미생활부터 전문적인 작업까지 다양한 용도로 활용되고 있지만, 처음 접하는 초보자에게는 다소 복잡하고 어렵게 느껴질 수 있습니다. 이 글에서는 CNC 조각기를 처음 사용하는 분들을 위한 기초 지식과 안전한 사용법을 알려드리겠습니다.



1. CNC 조각기의 기본 구성 요소

CNC 조각기를 효과적으로 사용하기 위해서는 먼저 기본 구성 요소를 이해하는 것이 중요합니다. CNC 조각기는 크게 다음과 같은 부분으로 구성되어 있습니다:

1.1 하드웨어 구성 요소

구성 요소	설명	중요도
프레임(Frame)	전체 기계의 뼈대 역할을 하며, 작업 중 진동을 최소화하기 위해 튼튼한 구조로 만들어져 있습니다.	★★★★★
스핀들(Spindle)	엔드밀(End mill)이나 비트를 장착하고 회전시키는 모터 부분입니다. 회전 속도(RPM)를 조절할 수 있습니다.	★★★★★
축 시스템(Axis System)	일반적으로 X, Y, Z 세 개의 축으로 구성되어 있으며, 각 축을 따라 스핀들이 이동합니다.	★★★★★
스테핑 모터(Stepping Motor)	각 축의 이동을 제어하는 모터입니다.	★★★★☆
작업 테이블(Work Table)	가공할 소재를 고정하는 평면입니다.	★★★★☆

1.2 소프트웨어 구성 요소

구성 요소	설명	추천 프로그램
CAD(Computer-Aided Design)	디자인을 만드는 소프트웨어입니다.	AutoCAD, Fusion 360, SolidWorks
CAM(Computer-Aided Manufacturing)	CAD로 만든 디자인을 CNC 기계가 이해할 수 있는 G-코드로 변환합니다.	Aspire, VCarve, Fusion 360 CAM
컨트롤 소프트웨어	G-코드를 읽고 기계를 제어하는 프로그램입니다.	Mach3, GRBL Controller, Universal G-Code Sender

초보자 팁: 처음에는 Fusion 360이나 VCarve와 같이 CAD와 CAM 기능을 모두 제공하는 올인원 소프트웨어를 사용하면 작업 흐름을 이해하는 데 도움이 됩니다.

2. CNC 조각기 사용 전 안전 수칙

CNC 조각기는 고속으로 회전하는 날카로운 도구를 사용하기 때문에 안전에 각별히 주의해야 합니다.

필수 안전 장비:

안전 장비	용도	필수 여부
보안경	파편으로부터 눈을 보호합니다.	필수
청력 보호구	장시간 사용 시 청력 손상을 방지합니다.	필수
방진 마스크	특히 MDF나 목재 작업 시 발생하는 미세 분진으로부터 보호합니다.	필수
장갑	소재 취급 시 보호용. 단, 기계 작동 중에는 절대 착용하지 마세요!	선택

다음 안전 수칙을 반드시 지켜주세요:

1. 작업 전 모든 클램프와 고정 장치가 단단히 고정되었는지 확인하세요.
2. 조각기가 작동 중일 때는 절대로 작업물이나 기계에 손을 대지 마세요.
3. 긴 머리카락, 넥타이, 헐렁한 옷 등은 기계에 끼일 수 있으니 주의하세요.
4. 알코올이나 약물 복용 후에는 절대 작업하지 마세요.
5. 작업 공간에 화재 위험 요소가 없는지 확인하고, 소화기를 비치해 두세요.

3. CNC 조각기 기본 작업 흐름

CNC 조각기로 작업하는 기본적인 흐름은 다음과 같습니다:

3.1 디자인 준비

CAD 소프트웨어를 사용하여 원하는 디자인을 만듭니다. 2D 디자인의 경우 DXF, SVG 등의 형식으로, 3D 디자인의 경우 STL 등의 형식으로 저장합니다.

초보자 팁: 처음에는 간단한 2D 디자인부터 시작하는 것이 좋습니다. 텍스트나 간단한 도형을 조각하는 것으로 시작해 점차 복잡한 디자인으로 나아가세요.

3.2 CAM 프로세싱

CAM 소프트웨어에서 다음 작업을 수행합니다:

1. 소재 크기와 종류 설정
2. 적절한 공구(툴) 선택
3. 가공 방법(포켓, 프로파일, 드릴링 등) 선택
4. 절삭 깊이, 이동 속도(Feed Rate), 회전 속도(RPM) 설정
5. G-코드 생성

소재	추천 비트 종류	RPM 범위	이동 속도(Feed Rate)
소프트우드	2 날 업컷 엔드밀	12,000-18,000	1500-3000mm/min
하드우드	2 날 업컷 엔드밀	12,000-16,000	1000-2000mm/min
아크릴	1 또는 2 날 업컷 엔드밀	10,000-16,000	800-1500mm/min
알루미늄	2-3 날 업컷 엔드밀	10,000-16,000	300-800mm/min

주의: 위 수치는 참고용이며, 실제 작업 시에는 비트 직경, 기계 성능 등에 따라 조정이 필요합니다. 처음에는 보수적인 설정으로 시작하여 점차 속도를 높이는 것이 좋습니다.

3.3 소재 준비 및 고정

고정 방법	장점	단점	적합한 소재
양면 테이프	설치가 간단하고 빠름	강한 절삭력에 약함	얇은 아크릴, 얇은 목재
클램프	매우 안정적인 고정	작업 공간 제한	두꺼운 목재, 금속
홀딩 탭	소재 전체 영역 활용 가능	후처리 작업 필요	중간 두께의 목재, 플라스틱
진공 테이블	완벽한 고정, 빠른 교체	비용이 높고 설정 복잡	평평한 모든 소재

3.4 원점(Zero) 설정

CNC 조각기의 작업 원점을 설정하는 것은 매우 중요합니다. 일반적으로 X, Y 원점은 소재의 왼쪽 하단 모서리로, Z 원점은 소재 표면으로 설정합니다.

초보자 팁: Z축 원점 설정을 위해 '제로 플레이트'라는 도구를 사용하면 정확하게 설정할 수 있습니다. 이 도구가 없다면, 종이를 이용한 방법도 있습니다: 소재 위에 종이를 놓고 비트를 천천히 내려 종이가 약간 걸릴 때까지 조절한 후 Z=0으로 설정합니다.

3.5 공구 경로 확인 및 실행

G-코드를 실행하기 전에 시뮬레이션을 통해 공구 경로를 확인하세요. 문제가 없다면 다음 단계를 따릅니다:

1. 스핀들을 켜고 설정한 RPM에 도달할 때까지 기다립니다.
2. G-코드를 실행합니다.
3. 처음에는 손가락을 비상 정지 버튼 위에 올려두고 준비하세요.
4. 작업 중에는 자리를 비우지 말고 계속 관찰하세요.

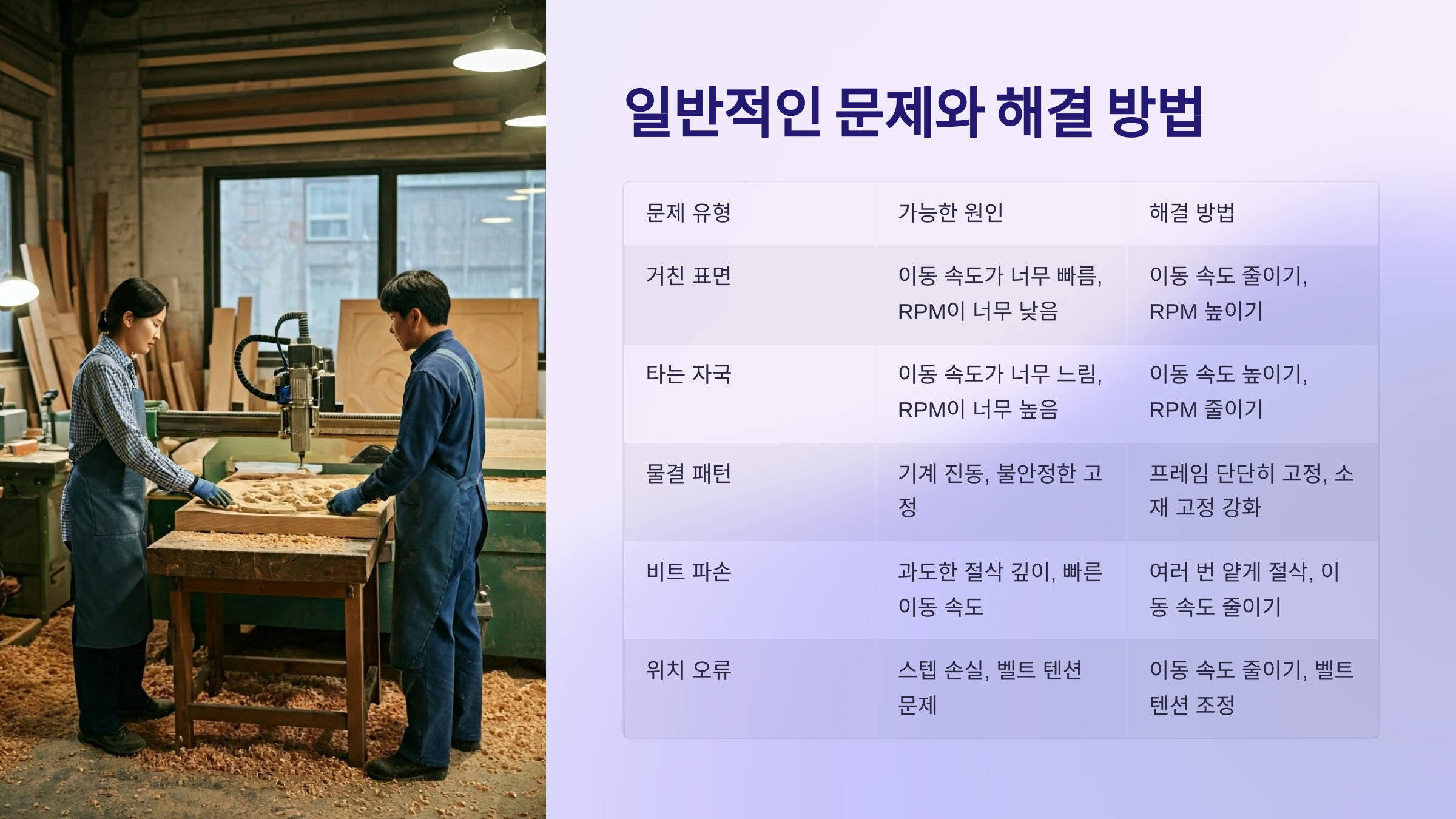

4. 일반적인 문제와 해결 방법

문제 유형	가능한 원인	해결 방법
거친 표면	이동 속도가 너무 빠름, RPM이 너무 낮음	이동 속도 줄이기, RPM 높이기
타는 자국	이동 속도가 너무 느림, RPM이 너무 높음	이동 속도 높이기, RPM 줄이기
물결 패턴	기계 진동, 불안정한 고정	프레임 단단히 고정, 소재 고정 강화
비트 파손	과도한 절삭 깊이, 빠른 이동 속도	여러 번 얕게 절삭, 이동 속도 줄이기
위치 오류	스텝 손실, 벨트 텐션 문제	이동 속도 줄이기, 벨트 텐션 조정



5. CNC 조각기 유지 관리

관리 항목	주기	중요도
청소 (분진 제거)	매 작업 후	★★★★★
가이드 레일 윤활	주 1회	★★★★☆
리드 스크류 윤활	월 1회	★★★★☆
볼트 조임 확인	월 1회	★★★☆☆
스핀들 베어링 점검	6개월마다	★★★★★
비트 관리 (교체/연마)	마모 시	★★★★★

초보자 팁: 유지 관리 일정표를 만들어 정기적으로 체크하는 습관을 들이세요. 기계 매뉴얼에 권장되는 유지 관리 주기를 확인하세요.

마치며

CNC 조각기는 처음에는 복잡해 보일 수 있지만, 기본 원리를 이해하고 안전 수칙을 준수하면 누구나 쉽게 사용할 수 있습니다. 이 가이드에서 다룬 기본 지식과 팁을 바탕으로 차근차근 경험을 쌓아가시길 바랍니다. 처음에는 간단한 프로젝트부터 시작하여 점차 복잡한 작업에 도전해 보세요. 모든 기술이 그렇듯 CNC 조각 기술도 연습을 통해 향상됩니다.

무엇보다 안전을 최우선으로 생각하고, 각 작업 단계를 철저히 이해한 상태에서 진행하세요. 행운을 빕니다!

자주 묻는 질문 (Q&A)

Q: CNC 조각기 구매 시 초보자가 고려해야 할 가장 중요한 사항은 무엇인가요?

A: 초보자라면 사용 편의성, 안정성, 지원 커뮤니티의 활성화 정도를 우선적으로 고려하세요. 특히 오픈소스 GRBL 컨트롤러를 사용하는 기계는 관련 정보와 도움을 얻기 쉽습니다. 또한 작업 영역 크기, 프레임 강성, 모터 파워도 중요한 고려사항입니다. 처음부터 너무 고가의 전문가용 장비보다는 적당한 가격의 입문용 모델로 시작하는 것이 좋습니다.

Q: CNC 조각기로 어떤 재료를 가공할 수 있나요?

A: 일반적인 CNC 조각기는 목재, MDF, 아크릴, PVC, 고밀도 폼, 알루미늄 등을 가공할 수 있습니다. 단, 하드웨어 스펙에 따라 가공 가능한 재료가 달라질 수 있습니다. 일반 취미용 CNC는 연질 알루미늄까지 가공 가능하지만, 강철과 같은 경질 금속은 산업용 CNC가 필요합니다. 재질별로 적합한 비트와 가공 설정이 다르므로 재료에 맞는 설정을 사용하는 것이 중요합니다.

Q: CNC 조각 작업 시 절삭유가 필요한가요?

A: 재료에 따라 다릅니다. 목재나 아크릴 같은 재료는 대개 건식 가공(절삭유 없이)을 하지만, 알루미늄과 같은 금속 재료는 절삭유를 사용하는 것이 좋습니다. 절삭유는 비트의 수명을 연장하고, 열 발생을 줄이며, 표면 품질을 향상시킵니다. 또한 알루미늄 가공 시에는 비트에 재료가 달라붙는 것을 방지합니다. 절삭유 대신 압축 공기로 칩을 날려버리는 방식도 많이 사용됩니다.

Q: G-코드는 직접 작성해야 하나요?

A: 초보자라면 G-코드를 직접 작성할 필요는 없습니다. CAM 소프트웨어가 자동으로 G-코드를 생성해 줍니다. 디자인을 CAD 소프트웨어에서 만든 후 CAM 소프트웨어로 가져와 공구 경로를 설정하면 G-코드가 자동 생성됩니다. 하지만 G-코드의 기본 구조와 원리를 이해하면 문제 해결이나 간단한 수정에 도움이 됩니다. 시간이 지나면서 점차 G-코드에 대한 이해도를 높이는 것이 좋습니다.

Q: CNC 조각기 사용 시 집진 시스템이 꼭 필요한가요?

A: 네, 특히 목재나 MDF와 같은 재료를 작업할 때는 집진 시스템이 매우 중요합니다. 작업 중 발생하는 미세 분진은 건강에 해롭고, 기계 내부에 쌓이면 장비의 수명과 정확도에도 영향을 줍니다. 저렴한 소형 진공 청소기를 개조하거나, 집진기 어댑터를 3D 프린팅하여 사용할 수도 있습니다. 작업 환경을 깨끗하게 유지하고 분진 흡입을 최소화하기 위해 집진 시스템에 투자하는 것이 좋습니다.
